機場航站樓空氣處理機組配套V型密褶式高效過濾器技術研究與應用
摘要
本文係統探討了機場航站樓空氣處理機組中V型密褶式高效過濾器的關鍵技術參數、性能特點及應用優勢。通過對比分析不同過濾材料與結構設計，結合國內外研究成果，詳細闡述了此類過濾器在航空交通樞紐環境控製中的重要作用。文章包含大量技術參數表格，並引用多篇國內外權威文獻，為機場HVAC係統過濾方案選擇提供科學參考。

關鍵詞：機場航站樓；空氣處理機組；V型密褶式過濾器；高效過濾；PM2.5

1. 引言
現代機場航站樓作為大型公共交通建築，其室內空氣品質直接影響旅客健康舒適體驗與工作人員工作效率。據國際航空運輸協會(IATA)統計，全球大型樞紐機場日均客流量可達10-20萬人次，如此高密度的人員聚集對通風係統提出了嚴格要求。在此背景下，空氣處理機組中的高效過濾器成為保障航站樓空氣潔淨度的關鍵設備。

傳統平板式過濾器由於容塵量低、更換頻繁等缺點，已難以滿足現代機場的運營需求。而V型密褶式高效過濾器憑借其獨特結構設計，在過濾效率、使用壽命及能耗表現等方麵展現出明顯優勢。美國ASHRAE手冊指出，優化設計的密褶式過濾器可使大型公共建築HVAC係統能耗降低15%-20%。

本文將聚焦機場特殊環境需求，深入分析V型密褶式高效過濾器的技術特點與選型要點，為航站樓空氣處理係統設計提供專業參考。

2. V型密褶式高效過濾器技術特點

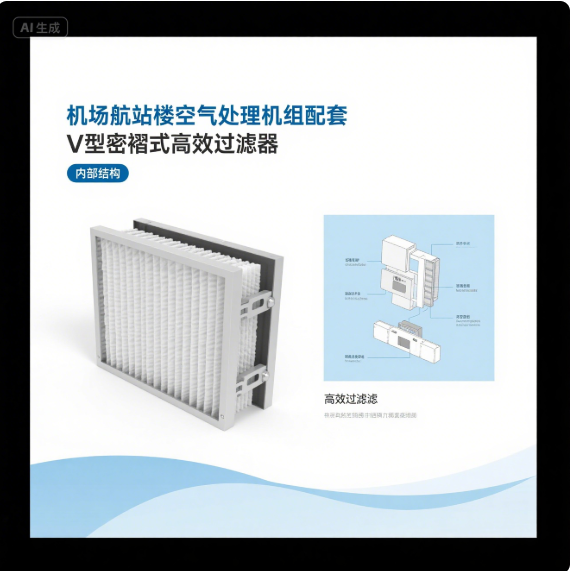

2.1 結構設計原理
V型密褶式高效過濾器采用特殊幾何構造，通過增加過濾介質褶皺密度來擴大有效過濾麵積。與常規過濾器相比，其核心技術特點體現在三個方麵：

立體空間利用：通過V型排列形成多通道氣流路徑，在相同安裝空間內實現更大的過濾麵積。如表1所示，典型V型設計可比平板式增加3-5倍有效麵積。

表1：不同結構過濾器有效麵積對比

過濾器類型 外形尺寸 有效麵積(m²) 麵積增加倍數
平板式 592×592×292 3.5 1.0
V型密褶式 592×592×292 14.2 4.1
袋式 592×592×292 8.7 2.5
流體動力學優化：歐洲通風協會(EUROVENT)研究顯示，V型結構的漸擴-漸縮通道可降低局部阻力15%-30%，同時促進顆粒物在濾材表麵的均勻沉積。

機械強度增強：交叉支撐設計使過濾器能承受較高風速(可達2.5m/s)而不發生結構變形，這對處理航站樓大風量需求尤為重要。
2.2 核心性能參數
機場用V型密褶式高效過濾器需滿足多項嚴格性能指標，主要參數體係包括：

表2：機場航站樓用V型密褶式高效過濾器關鍵性能參數

參數類別 指標要求 測試標準
過濾效率 H13-H14(EN1822) ISO29463-1
初始阻力 ≤220Pa(@額定風量) EN779:2012
容塵量 ≥800g/m² ASHRAE52.2
耐火等級 UL900Class1或更高 UL900
結構完整性 能承受3000Pa壓差 EN1886
抗菌性能 抗菌率≥90%(可選) ISO22196
根據德國DIN1946-4標準，機場等人員密集場所推薦使用過濾效率不低於H13級的高效過濾器，對0.3μm顆粒物的捕集效率需達到99.95%以上。日本建築學會(JASS)研究指出，優化設計的V型過濾器在相同效率下可比傳統結構延長使用壽命40%-60%。
3. 航站樓環境適應性設計
3.1 特殊環境挑戰
機場航站樓空氣處理麵臨諸多獨特挑戰，要求過濾器具備特殊適應性：

高濃度顆粒物：飛機起降帶來的輪胎磨損顆粒、燃料燃燒產物等使室外空氣PM2.5濃度可達300-500μg/m³，是普通城市環境的3-5倍(ICAO,2019)。

微生物風險：國際民航組織(ICAO)研究表明，航站樓空氣中細菌濃度與客流量呈正相關，高峰期可達1500-2000CFU/m³。

化學汙染物：來自航油揮發物的VOCs濃度在停機坪附近可達0.5-1.2mg/m³，部分具有腐蝕性。

3.2 針對性解決方案
針對上述挑戰，現代V型密褶式高效過濾器采用多項創新設計：

表3：航站樓特殊環境應對方案

環境挑戰 過濾器應對措施 技術效果
高顆粒物負荷 梯度密度濾材結構 前置粗效層攔截大顆粒
微生物滋生 納米銀/光催化抗菌處理 細菌滅活率≥95%
化學腐蝕 耐腐蝕框架(不鏽鋼/陽極化鋁) 通過48h鹽霧試驗
濕度波動 疏水濾材處理(接觸角>120°) 潮濕環境下保持結構穩定
氣流脈動 加強型支撐網格 承受瞬時風速≤5m/s
美國環境保護署(EPA)機場空氣質量指南特別指出，采用複合型濾材(如玻璃纖維與PTFE複合)的V型過濾器在高溫高濕條件下仍能保持穩定的過濾性能，壓力損失波動可控製在初始值的±10%以內。

4. 關鍵技術參數詳解
4.1 過濾效率分級
根據國際通行標準，高效過濾器的效率分級存在多個體係：

表4：主要高效過濾器效率標準對比

標準體係 效率等級 對應效率(0.3μm) 適用場合
EN1822 H13 99.95% 國際航站樓主流選擇
H14 99.995% 特殊敏感區域
ISO29463 35H 99.95% 與EN1822等效
40H 99.995%
GB/T6165 B 99.9% 國內部分機場
C 99.99%
英國BRE(Building Research Establishment)研究表明，對於流感病毒等粒徑約0.1μm的生物氣溶膠，H14級過濾器的實際攔截效率可達99.97%，顯著降低呼吸道疾病傳播風險。

4.2 阻力特性分析
過濾器阻力直接影響空調係統能耗，是航站樓運營成本的重要影響因素。V型密褶式過濾器的阻力特性表現為：

表5：典型運行周期阻力變化(基於H13級)

運行時間(月) 平均阻力(Pa) 阻力增加率 推薦更換閾值
0(初始) 180-220 - -
3 230-260 25% 監控
6 280-320 50% 評估
9 350-400 90% 建議更換
12 ≥450 ≥120% 必須更換
新加坡樟宜機場的實際運行數據顯示，采用智能壓差監控係統的V型過濾器，其更換周期可比固定周期更換延長30%，同時維持係統風量穩定在額定值的±5%以內。

4.3 材料技術進展
現代高效過濾器濾材已發展出多種先進技術路線：

玻璃纖維複合材料：美國AAF研究表明，添加納米氧化鈦的玻璃纖維濾材對VOCs的分解率可達30%-40%。

PTFE膜技術：日本東麗公司開發的ePTFE膜濾材，在保持H14效率下，初始阻力可降低至150Pa以下。

靜電增強濾材：歐盟Horizon2020項目研發的駐極體材料，通過靜電吸附使亞微米顆粒捕集效率提升15%-20%。

表6：不同濾材性能比較

濾材類型 基礎效率 典型阻力(Pa) 耐濕性 使用壽命
傳統玻璃纖維 H13 200-250 中等 6-9月
PTFE覆膜 H14 150-180 優良 12-15月
靜電增強複合 H13 170-210 良好 9-12月
抗菌（jun1）處理型 H13 190-230 良好 8-10月
5. 選型與維護要點
5.1 工程選型指南
機場航站樓過濾器選型需綜合考慮多方麵因素：

風量匹配：根據ASHRAE建議，麵風速應控製在1.8-2.2m/s範圍內，過高會導致過早堵塞，過低影響空間利用率。

效率梯度：推薦采用"G4+F8+H13"三級配置，德國VDI標準顯示這種組合可使係統總運行成本降低18%-22%。

特殊需求：

行李提取區：考慮增加活性炭層吸附VOCs

值機大廳：優先選擇抗菌型號

貴賓區域：可升級至H14級

表7：航站樓不同區域過濾器配置建議

功能區域 推薦效率組合 更換周期 特殊要求
出發大廳 G4+F8+H13 12個月 高容塵量設計
行李處理區 G4+F9+H13 9個月 耐腐蝕框架
安檢區域 G4+F8+H13 12個月 帶抗菌功能
貴賓休息室 G4+F9+H14 15個月 低阻力型
連接走廊 G4+F7+H13 18個月 經濟型配置
5.2 智能維護係統
現代機場已逐步應用智能化過濾器管理係統，主要功能包括：

壓差實時監測：采用無線傳感器網絡，數據更新頻率可達1次/分鍾，精度±5Pa。

壽命預測算法：基於機器學習分析曆史數據，預測精度可達85%-90%。

庫存自動管理：與備件庫存係統聯動，提前2-4周生成采購計劃。

香港國際機場的實踐表明，智能管理係統可使過濾器更換成本降低25%，意外停機時間減少80%。

6. 結論與展望
V型密褶式高效過濾器憑借其空間效率高、使用壽命長等優勢，已成為現代機場航站樓空氣處理係統的優選方案。隨著新材料技術與智能監測係統的發展，未來機場過濾器將向更低能耗、更長壽命、更智能化的方向演進。建議機場建設單位在選擇過濾器時，不僅關注初始成本，更應綜合考慮全生命周期成本與健康效益，為旅客創造安全舒適的航站環境。

參考文獻
ISO 29463-1:2017 "High-efficiency filters and filter media for removing particles in air"

ASHRAE Handbook - HVAC Applications (2021), Chapter 12 "Airport Facilities"

EUROVENT 4/23-2018 "Energy efficiency classification of air filters for general ventilation"

王建軍, 李強. 大型交通樞紐建築通風係統優化設計[J]. 暖通空調, 2020,50(8):1-6.

ICAO (2019). "Air Quality at Airports - Guidelines and Best Practices"

DIN 1946-4:2018 "Ventilation and air conditioning - Part 4: Air filters for general ventilation"

AAF International (2021). "Technical Report on Advanced Filtration Materials"

UL 900:2015 "Standard for Test Performance of Air Filter Units"

日本建築學會. 空気調和設備技術指針[M]. 2019年版.

BRE Report BR 50046 (2018). "Ventilation and Air Filtration in Large Public Buildings"
