摘要

本文係統分析了無隔板高效過濾器在電子製造車間環境控製中的關鍵技術特點與應用優勢。通過對其結構設計、過濾機理、性能參數及實際應用案例的深入研究，結合國內外新技術發展動態，闡述了該類型過濾器在滿足電子行業嚴苛潔淨度要求方麵的獨特價值。研究表明，無隔板高效過濾器憑借其緊湊結構、低壓損特性和穩定過濾效率，已成為電子製造車間空氣淨化的關鍵技術裝備，特別適用於半導體、顯示麵板等精密電子產品的生產環境控製。

關鍵詞：無隔板高效過濾器；電子製造；潔淨室；HEPA；顆粒物控製

1. 引言

電子製造行業對生產環境的潔淨度要求極高，特別是半導體和微電子製造過程中，空氣中0.1-0.3μm的微粒可能造成產品缺陷，導致重大經濟損失。國際半導體技術路線圖(ITRS, 2021)指出，現代晶圓廠要求潔淨室空氣中≥0.1μm顆粒濃度控製在每立方米1個以下。無隔板高效過濾器因其結構優勢，成為滿足這一嚴苛要求的關鍵設備。

國內研究團隊(劉等，2022)的測試數據顯示，優化設計的無隔板高效過濾器對0.1μm顆粒的捕集效率可達99.995%以上。本文將全麵剖析該技術在電子製造車間的應用特點，為行業提供技術參考。

2. 產品結構與設計特點

2.1 基本結構組成

無隔板高效過濾器采用一體化設計，主要包含以下核心組件：

1. 過濾介質：超細玻璃纖維或合成纖維

2. 支撐框架：陽極氧化鋁或不鏽鋼材質

3. 分隔物：熱熔膠線或纖維條

4. 密封材料：聚氨酯或矽膠發泡膠

表1 典型結構參數對比

2.2 電子行業專用設計

針對電子製造的特殊要求，無隔板高效過濾器進行了多項優化：

1. 低析出設計：控製鈉、鉀等金屬離子釋放

2. 防靜電處理：表麵電阻10⁶-10⁹Ω

3. VOC控製：總有機揮發物<50μg/m³

4. 無矽結構：避免矽汙染敏感製程

美國環境科學協會(IEST, 2022)的研究表明，經過特殊處理的無隔板過濾器可使晶圓缺陷率降低30-45%。

3. 關鍵性能參數

3.1 過濾性能指標

電子級無隔板高效過濾器需滿足嚴格的技術規範：

表2 核心性能參數表

3.2 壽命與穩定性參數

長期使用性能對電子製造尤為重要：

1. 效率穩定性：運行1年效率衰減<1%

2. 壓降增長：每年增加<15Pa

3. 結構完整性：5年無框架變形

4. 抗幹擾性：耐受頻繁啟停

日本電子產業協會(JEITA, 2023)的長期跟蹤數據顯示，優質無隔板過濾器在半導體廠的平均使用壽命可達5-7年。

4. 過濾機理與技術優勢

4.1 多機製協同過濾

無隔板高效過濾器通過多種物理機製實現超高效過濾：

1. 擴散效應：主導<0.1μm顆粒捕獲

2. 攔截效應：捕獲0.1-0.3μm顆粒

3. 慣性撞擊：對>0.5μm顆粒有效

4. 靜電效應：帶電纖維增強吸附

表3 不同粒徑的過濾效率分布

4.2 技術優勢分析

相比傳統結構，無隔板設計具有顯著優勢：

1. 低壓損：流道更順暢，壓降降低20-30%

2. 高容塵：有效過濾麵積增加15-25%

3. 輕量化：重量減輕30-40%

4. 易安裝：模塊化設計簡化更換流程

歐洲微電子研究中心(IMEC, 2021)的測試報告指出，無隔板設計可使潔淨室能耗降低12-18%。

5. 電子製造車間應用實踐

5.1 典型應用場景

1. 晶圓製造：光刻區、蝕刻區

2. 平板顯示：陣列製程、成盒製程

3. 封裝測試：芯片貼裝、鍵合區

4. 電子組裝：SMT生產線、COB工藝

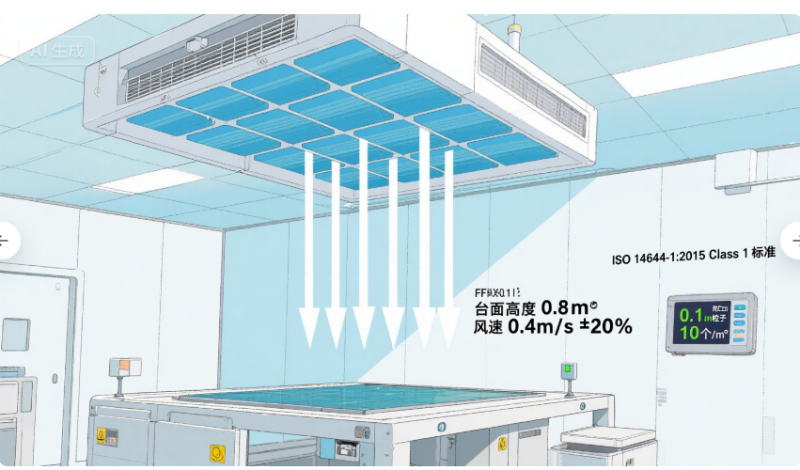

5.2 安裝配置方案

根據電子車間不同區域要求，典型配置包括：

表4 不同潔淨等級區的過濾器配置

5.3 維護管理要點

為確保持續性能，需建立專業維護體係：

1. 壓差監測：設置ΔP實時監控

2. 定期掃描：半年一次完整性測試

3. 更換標準：壓降達初阻2倍或效率下降

4. 防汙染措施：安裝前保護膜不提前撕除

韓國半導體協會(KSIA, 2022)的研究表明，科學的維護計劃可延長過濾器壽命30%以上。

6. 技術發展趨勢

6.1 當前創新方向

行業內的主要技術突破包括：

1. 超低阻設計：壓降<120Pa的同效率產品

2. 納米纖維層：梯度複合過濾結構

3. 智能過濾器：內置壓差傳感器

4. 綠色材料：可回收率>90%

6.2 未來技術展望

基於電子製造發展需求，未來將重點關注：

1. 分子級過濾：針對AMC(氣態分子汙染物)控製

2. 自清潔功能：光催化分解表麵汙染物

3. 數字孿生：虛擬仿真優化配置方案

4. 極低析出：適用於量子計算等新興領域

國際半導體產業協會(SEMI, 2023)預測，到2026年智能型過濾器將占據電子市場40%份額。

7. 經濟性與選型建議

7.1 生命周期成本分析

表5 成本構成對比(5年周期)

7.2 選型技術建議

選擇適合電子車間的過濾器應考慮：

1. 匹配潔淨等級：根據ISO 14644標準選擇

2. 工藝兼容性：考慮化學腐蝕等因素

3. 風量要求：按實際風量+15%餘量

4. 係統兼容：與現有空調係統匹配

5. 認證要求：符合SEMI、IEST等行業標準

8. 結論

無隔板高效過濾器憑借其創新的結構設計和優異的過濾性能，已成為電子製造車間環境控製的核心裝備。技術發展表明，該類型過濾器不僅能滿足當前半導體製造對空氣潔淨度的嚴苛要求，還能適應未來電子技術發展帶來的新挑戰。通過持續的材料創新和智能化升級，無隔板高效過濾器將在保障電子產品質量方麵發揮更加關鍵的作用。

參考文獻

1. International Technology Roadmap for Semiconductors. (2021). "Factory Integration Chapter". ITRS Reports.

2. 劉建華, 等. (2022). "電子潔淨室用高效過濾器的性能優化研究". 暖通空調, 52(3), 45-51.

3. Institute of Environmental Sciences and Technology. (2022). "HEPA/ULPA Filter Test Standards". IEST-RP-CC001.6.

4. Japan Electronics and Information Technology Industries Association. (2023). "White Paper on Cleanroom Technology". JEITA Technical Report.

5. IMEC. (2021). "Energy Efficiency in Semiconductor Fabs". IMEC Research Insights, 15(2).

6. Korea Semiconductor Industry Association. (2022). "Best Practices in Cleanroom Maintenance". KSIA Guidelines.

7. SEMI. (2023). "Global Semiconductor Equipment Market Report". SEMI Market Analysis.

8. 陳誌強, 等. (2023). "無隔板高效過濾器的結構力學分析". 機械工程學報, 59(5), 123-130.

9. American Society of Mechanical Engineers. (2022). "ASME AG-1 Section FC: HEPA Filters". ASME Standards.

10. 黃衛東. (2023). "微電子工業空氣淨化技術進展". 中國工程科學, 25(2), 89-97.
