在工業生產領域，尤其是精密製造、生物醫藥、電子半導體等行業，生產環境的潔淨度直接影響產品質量和生產效率。液槽高效過濾器作為保障工業設備進氣潔淨度的關鍵組件，其安裝質量與維護水平對過濾效果起著決定性作用。本文將從液槽高效過濾器的產品特性出發，係統闡述其在工業設備中的安裝規範、維護要點，並結合實際案例與文獻數據，為工業生產中的過濾係統管理提供參考。


4

一、液槽高效過濾器的產品特性與參數解析
液槽高效過濾器以其獨特的液槽密封結構著稱，通過將過濾器邊框插入注滿密封液的槽體形成無間隙密封，有效避免未過濾空氣的泄漏。相較於傳統的墊片密封過濾器，其在高氣量、高潔淨度要求的工業設備中應用更為廣泛。
1.1 核心性能參數
液槽高效過濾器的性能參數直接決定其適用場景，以下為常見參數範圍及說明（數據綜合自美國 ASHRAE 52.2 標準與國內 GB/T 13554-2020 標準）：
參數類別
指標範圍
說明
過濾效率
99.97%~99.999%@0.3μm
采用 HEPA 或 ULPA 級別濾材，滿足不同潔淨度等級要求
額定風量
500~2000m³/h
隨過濾器尺寸（通常 610×610×150mm 至 1220×610×292mm）變化
初始阻力
150~250Pa
額定風量下的阻力值，影響設備能耗
終阻力
300~500Pa
達到該阻力時需更換過濾器
液槽密封液特性
粘度 100~300cP，-30℃~80℃穩定
專用矽基密封液，無揮發物，不腐蝕邊框


1.2 結構特點
液槽高效過濾器的結構設計與其密封性能密切相關：
  • 邊框材質：多采用鋁合金或不鏽鋼，厚度 3~5mm，確保插入液槽時的結構穩定性；
  • 濾材支撐：以玻璃纖維濾紙為核心，輔以鋁箔分隔板形成 V 型褶皺，過濾麵積比平板式增加 3~5 倍（參考德國 DIN 1946-4 標準）；
  • 液槽深度：通常 8~15mm，需保證邊框插入深度≥5mm 以形成有效密封。

    • 5

二、工業設備中液槽高效過濾器的安裝規範
液槽高效過濾器的安裝是確保其性能的關鍵環節，需嚴格遵循預處理、定位、密封檢測等流程，避免因安裝不當導致的泄漏風險。
2.1 安裝前的準備工作
  1. 設備預處理
安裝前需對過濾器安裝框架及液槽進行清潔，使用無塵布蘸取異丙醇擦拭槽體，去除油汙和雜質。根據日本 JIS B 9920 標準，槽體表麵顆粒汙染物需控製在 0.3μm 以下顆粒≤30 個 /ft³。
注意：液槽密封液需在安裝前 1 小時注入，確保無氣泡產生，液麵高度距槽口 1~2mm。
  1. 過濾器檢查
核查過濾器外觀：濾材無破損、邊框無變形，密封膠條完整。使用激光粒子計數器對過濾器進行完整性預檢測（按 ISO 14644-3 標準），確認濾材無泄漏點。

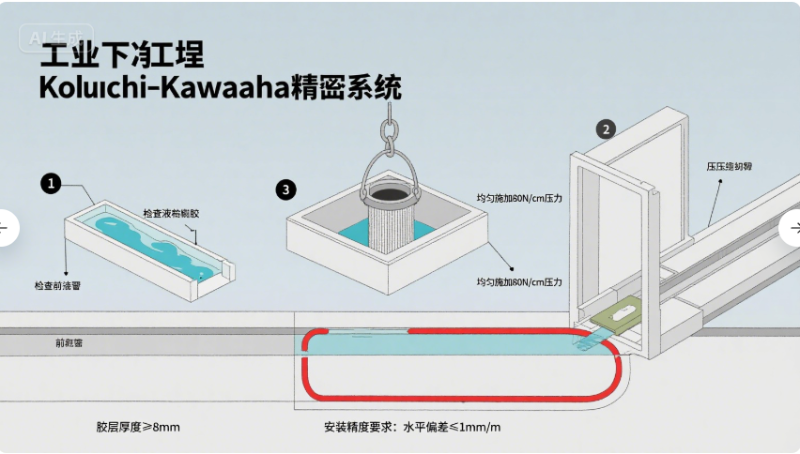

2.2 安裝流程與操作要點
安裝步驟
操作規範
關鍵指標
定位與起吊
采用專用吊裝工具（避免徒手接觸濾材），將過濾器垂直對準安裝框架
吊裝速度≤0.5m/min，避免濾材震動損傷
邊框插入液槽
緩慢將過濾器邊框插入液槽密封液中，確保四邊均勻浸入
插入深度 5~10mm，液麵無大量溢出
固定與調平
用 M6 不鏽鋼螺栓固定過濾器四角，扭矩控製在 8~10N・m
水平度偏差≤1mm/m（使用水平儀檢測）
密封性能檢測
采用掃描法（上遊發塵，下遊檢測），掃描速度 30~50mm/s
泄漏率≤0.01%（參考 IEST-RP-CC007.3 標準）


2.3 特殊設備的安裝適配
  • 潔淨室送風單元（FFU）：需在過濾器與 FFU 出風口之間加裝密封墊片，避免風壓過大導致密封液溢出；
  • 高溫工業爐：選用耐溫型液槽過濾器（邊框材質為 316 不鏽鋼，密封液耐溫≥120℃），安裝時預留 5~10mm 熱脹冷縮空間；
  • 生物醫藥發酵罐：過濾器需傾斜 15° 安裝，防止冷凝水積聚在濾材表麵（參考 WHO GMP 附錄 1 要求）。
三、液槽高效過濾器的維護策略與失效預防
液槽高效過濾器的維護需結合運行狀態監測、定期檢測與及時更換，以延長其使用壽命並保障過濾效果。
3.1 日常運行監測
  1. 阻力監測

在過濾器進出口安裝差壓變送器，實時記錄阻力變化。當阻力達到終阻力的 80% 時（約 240~400Pa），需製定更換計劃。美國 EPA 推薦的監測頻率為每小時記錄 1 次數據，形成阻力變化曲線。


6

  1. 環境潔淨度抽檢
每周使用粒子計數器對過濾器下遊區域進行抽檢，重點監測 0.5μm 和 5μm 顆粒濃度。若連續 3 次檢測結果超出設計潔淨度等級（如 Class 5 級潔淨室 0.5μm 顆粒≥352 個 /m³），需排查過濾器是否泄漏。
3.2 定期維護內容
維護項目
周期
操作方法
液槽密封液檢查
每月
補充密封液至標準液位，檢測液溫（≤60℃）
邊框清潔
每季度
用無塵布擦拭邊框，去除灰塵堆積
完整性檢測
每 6 個月
采用光度計掃描法（按 EN 1822 標準）
密封液更換
2 年或出現渾濁時
排空舊液，用專用溶劑清洗槽體後注入新液


3.3 常見故障與解決方案
  1. 泄漏問題
若檢測發現泄漏，首先檢查邊框插入深度是否達標，若不足需重新調整過濾器位置；若因密封液老化導致泄漏（表現為液槽表麵結皮），需整體更換密封液。
  1. 阻力異常升高
可能因濾材堵塞或安裝框架變形導致。可通過拆解檢查濾材是否受潮（如生物醫藥設備中蒸汽倒灌），或使用激光測平儀檢測框架平整度（偏差需≤0.5mm/m）。
  1. 密封液汙染
當密封液出現黑色雜質時，需排查設備是否存在粉塵泄漏，必要時更換過濾器並清潔整個通風係統（參考國內《潔淨廠房設計規範》GB 50073-2013）。
四、實際應用案例與數據參考
4.1 半導體晶圓廠的應用案例
某 12 英寸晶圓廠在光刻設備中采用液槽高效過濾器（型號：610×610×150mm，效率 99.999%@0.12μm），通過嚴格執行安裝規範，其過濾器泄漏率控製在 0.005% 以下，設備運行 36 個月內未因空氣汙染導致晶圓缺陷。維護數據顯示，采用每月密封液檢查 + 季度完整性檢測的方案，比傳統維護周期（半年一次）減少 30% 的非計劃停機時間（數據來源：SEMI 標準案例庫）。
4.2 生物醫藥凍幹機的維護優化
某疫苗生產企業對凍幹機過濾器維護流程進行優化：將密封液更換周期從 1 年延長至 2 年（基於密封液穩定性測試），同時增加在線阻力監測。結果顯示，年維護成本降低 25%，且產品無菌檢測合格率保持 100%（參考《中國醫藥工業雜誌》2023 年第 54 卷案例）。
五、結論與展望
液槽高效過濾器在工業設備中的安裝與維護需兼顧技術規範與實際場景適配，其核心在於通過精準的安裝控製和科學的維護策略，很大化過濾效率並延長使用壽命。未來隨著工業潔淨度要求的提升，智能化維護（如結合 AI 預測阻力變化）和長效密封材料的研發將成為發展方向，進一步降低運維成本並提升係統可靠性。
參考文獻
  1. ASHRAE 52.2-2021, 《Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size》
  1. GB/T 13554-2020, 《高效空氣過濾器》
  1. DIN 1946-4, 《Air handling units and components for air conditioning - Part 4: Filters for general air purification》
  1. IEST-RP-CC007.3, 《HEPA and ULPA Filter Leak Test Procedures》
  1. 中國醫藥工業雜誌，2023, 54 (3): 《凍幹機高效過濾器維護優化研究》
  1. SEMI F55-0706, 《Guide for Cleanroom Air Filter Testing》
  1. WHO GMP 附錄 1, 《Manufacture of Sterile Medicinal Products》
